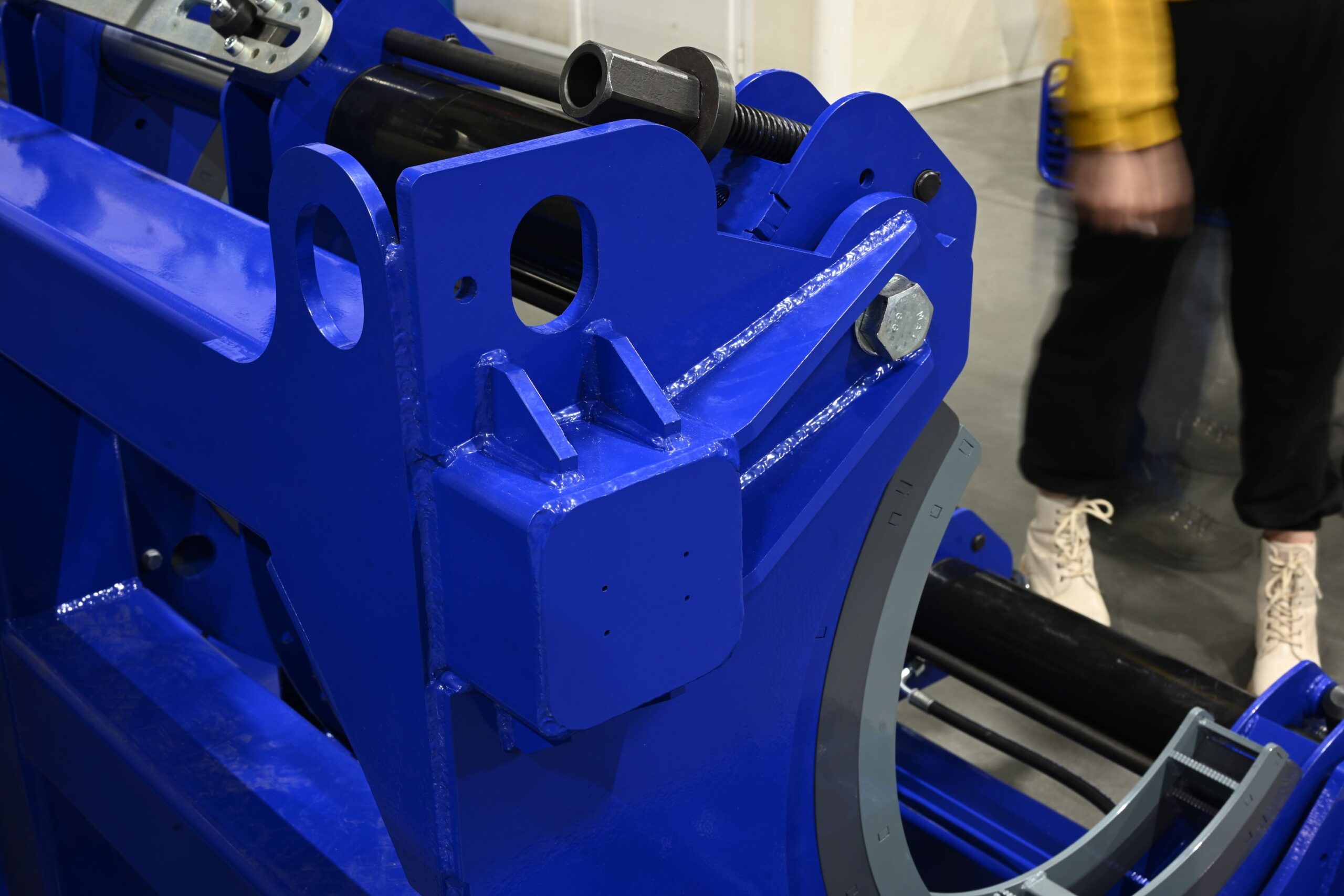

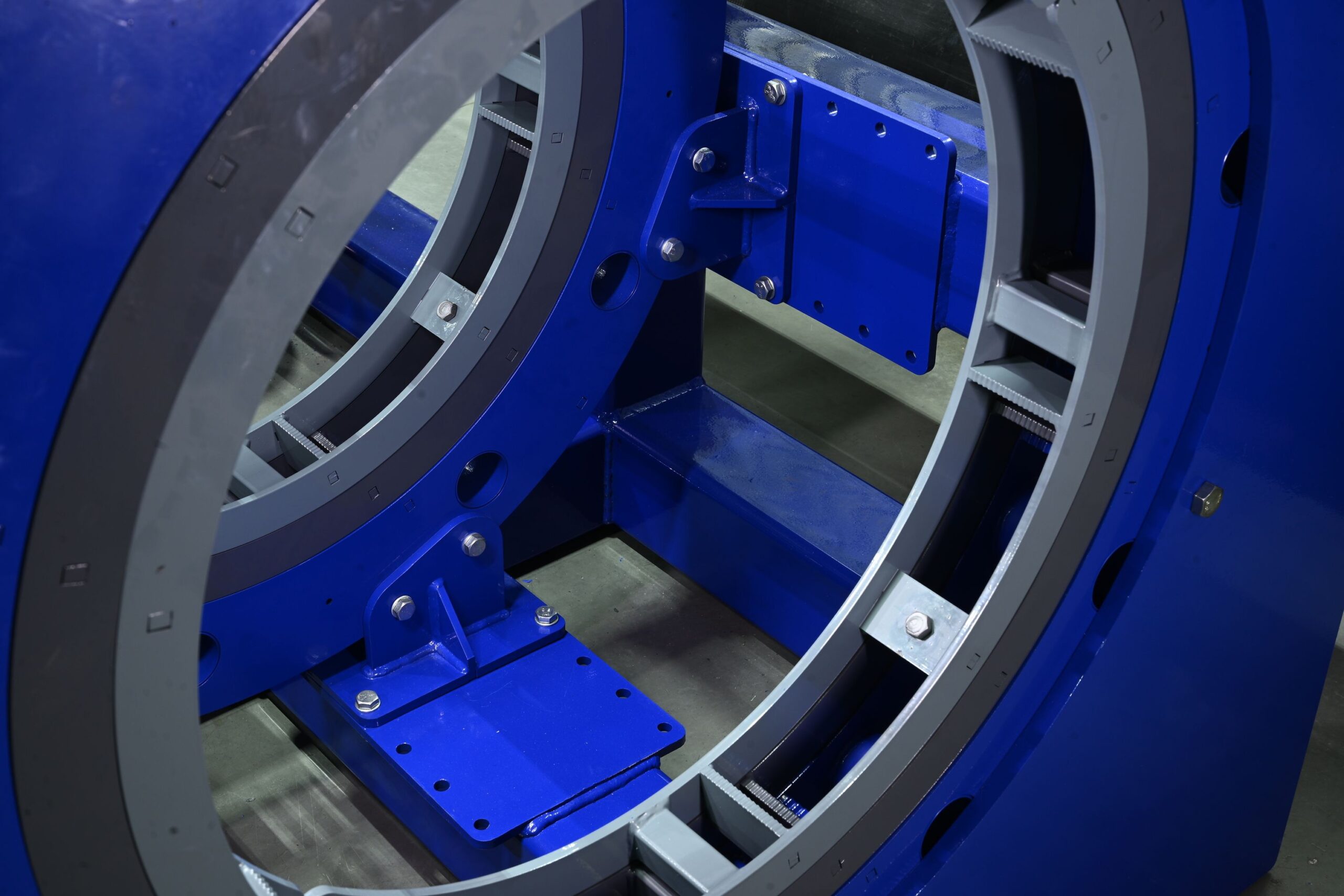

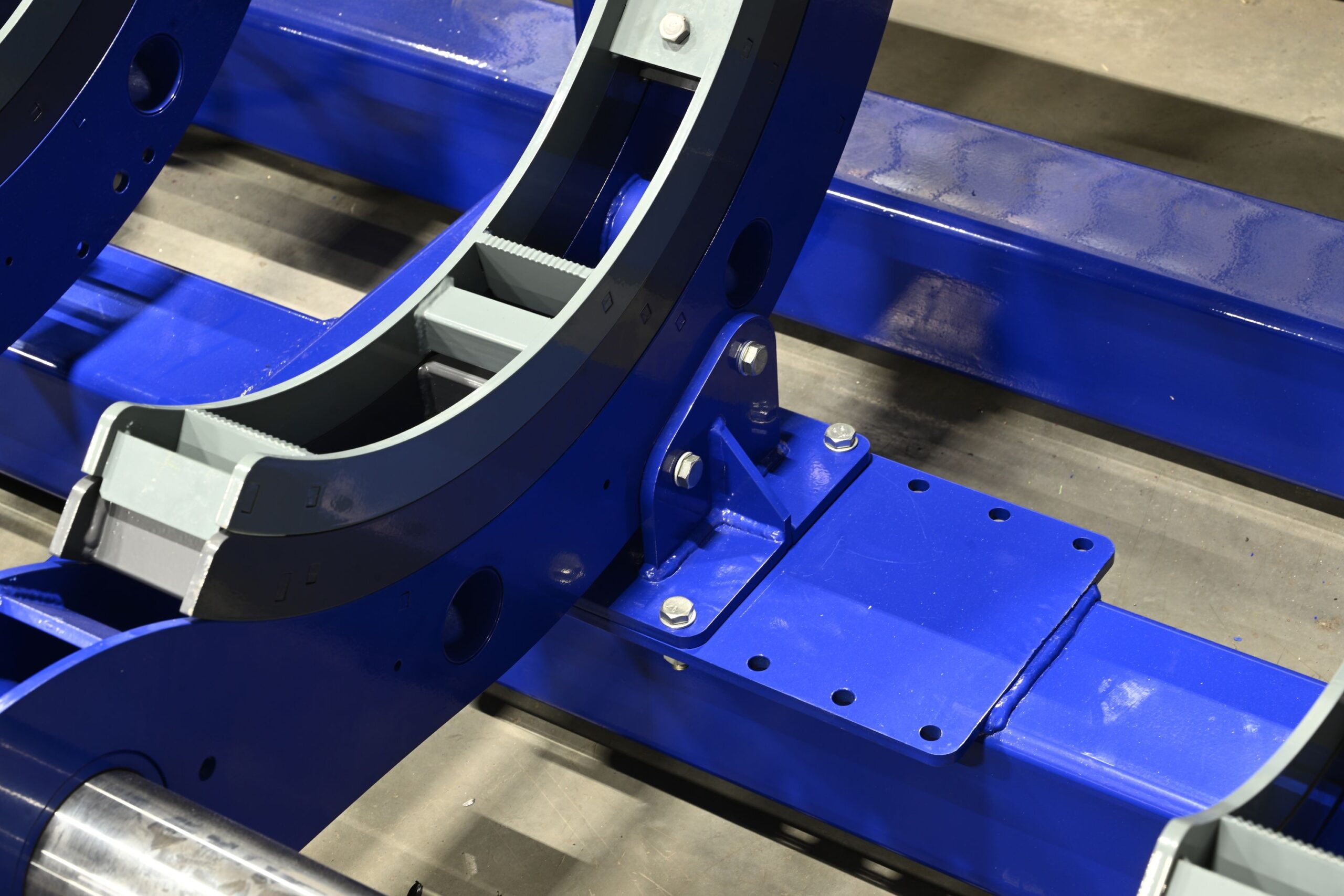

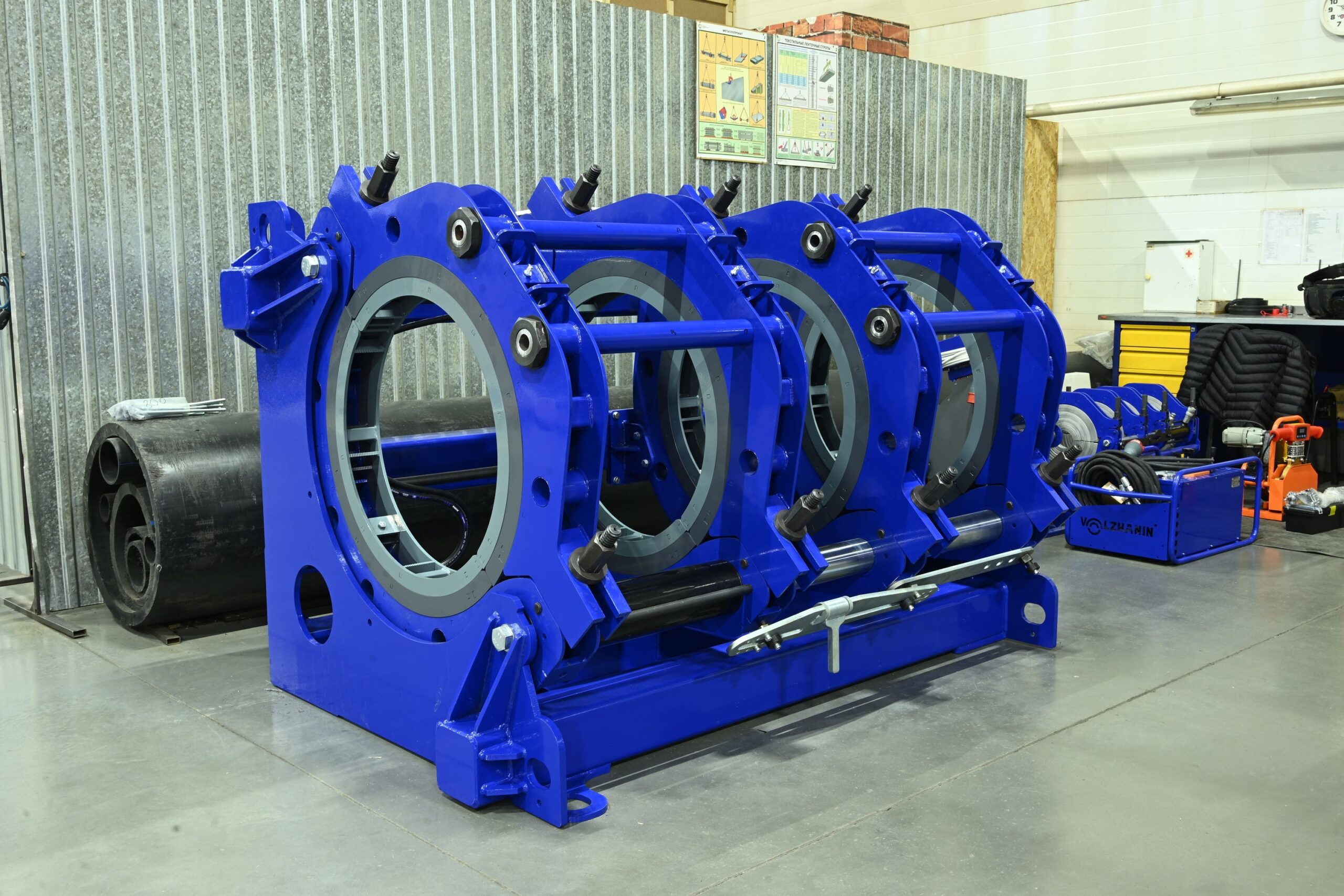

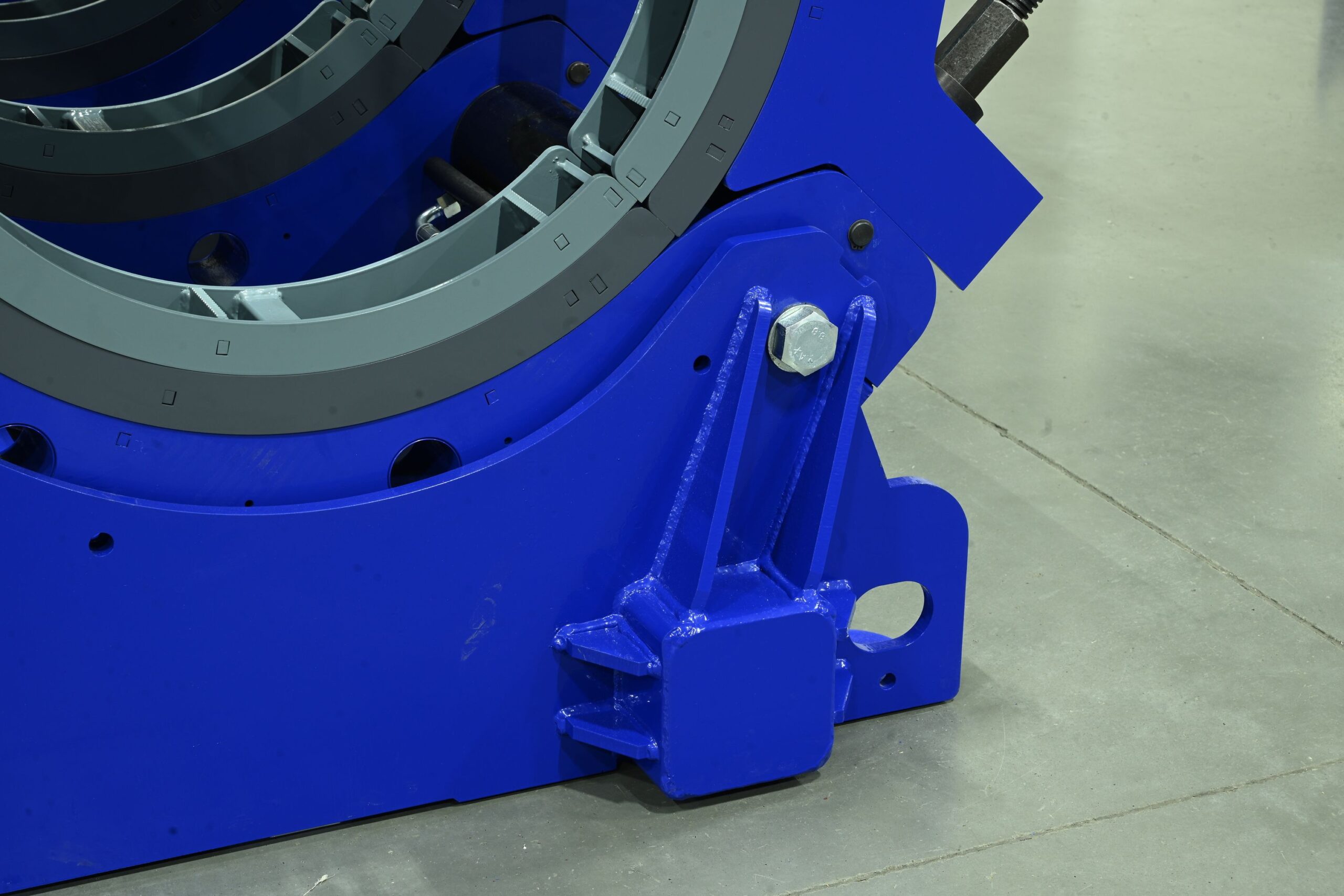

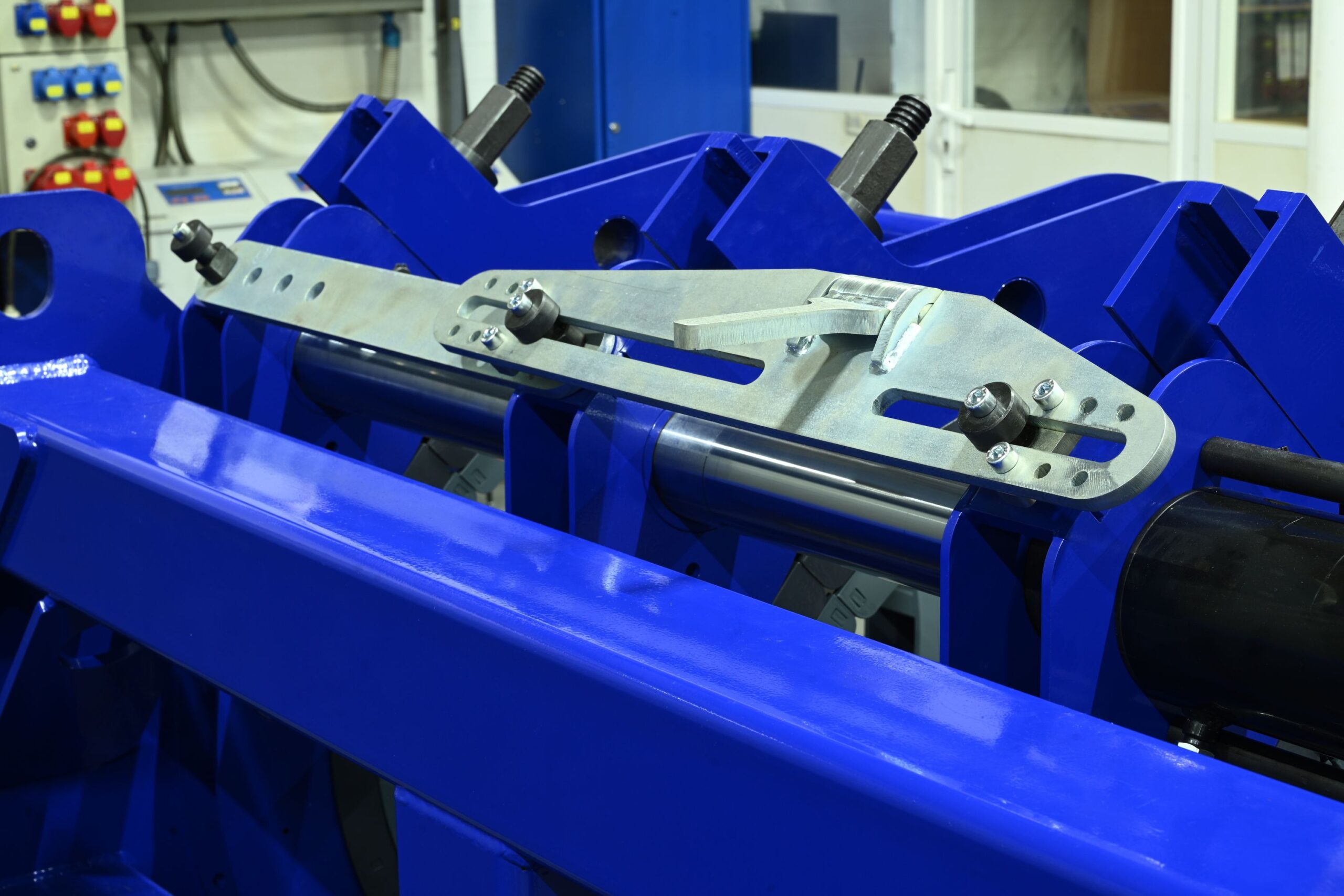

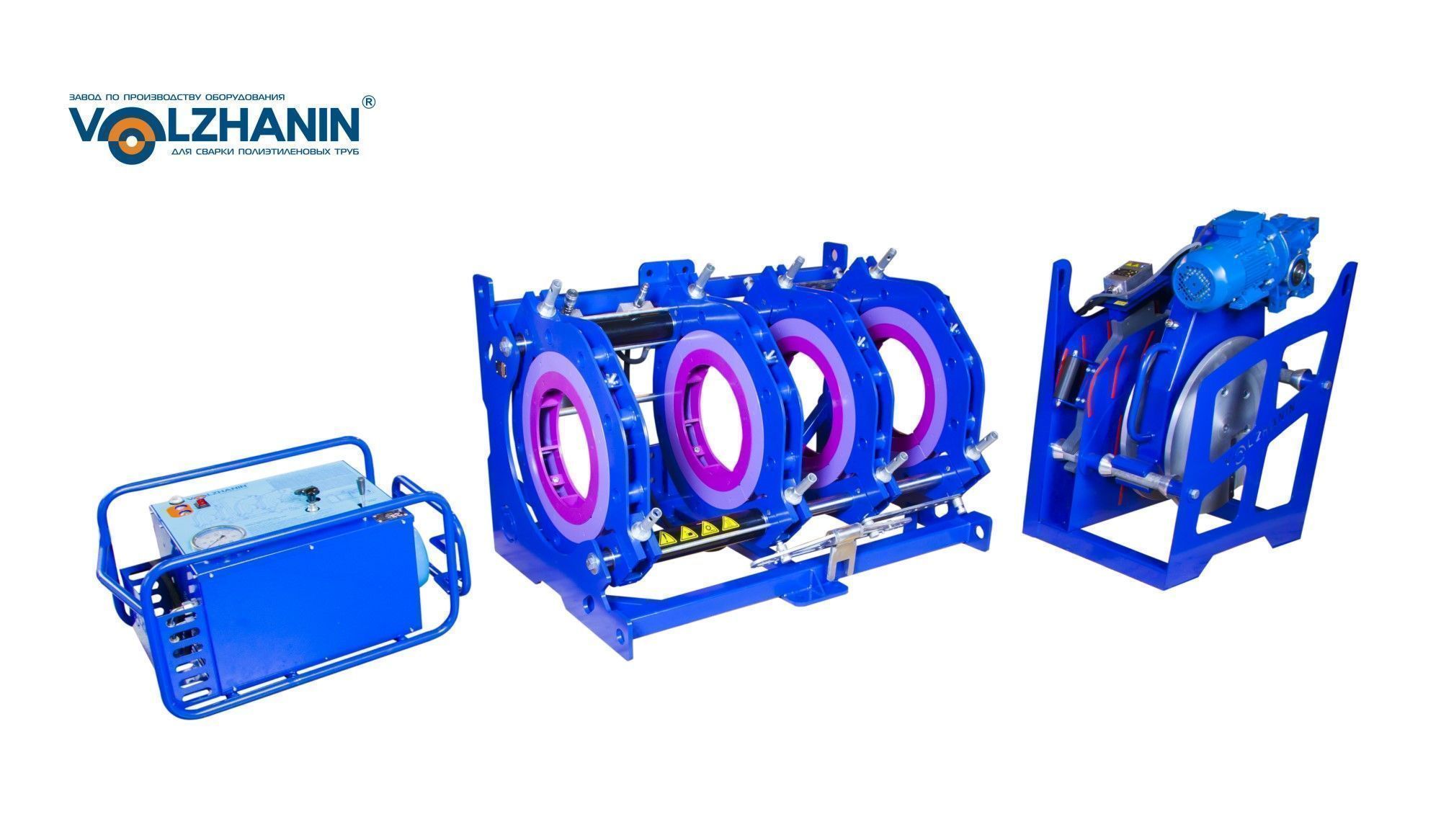

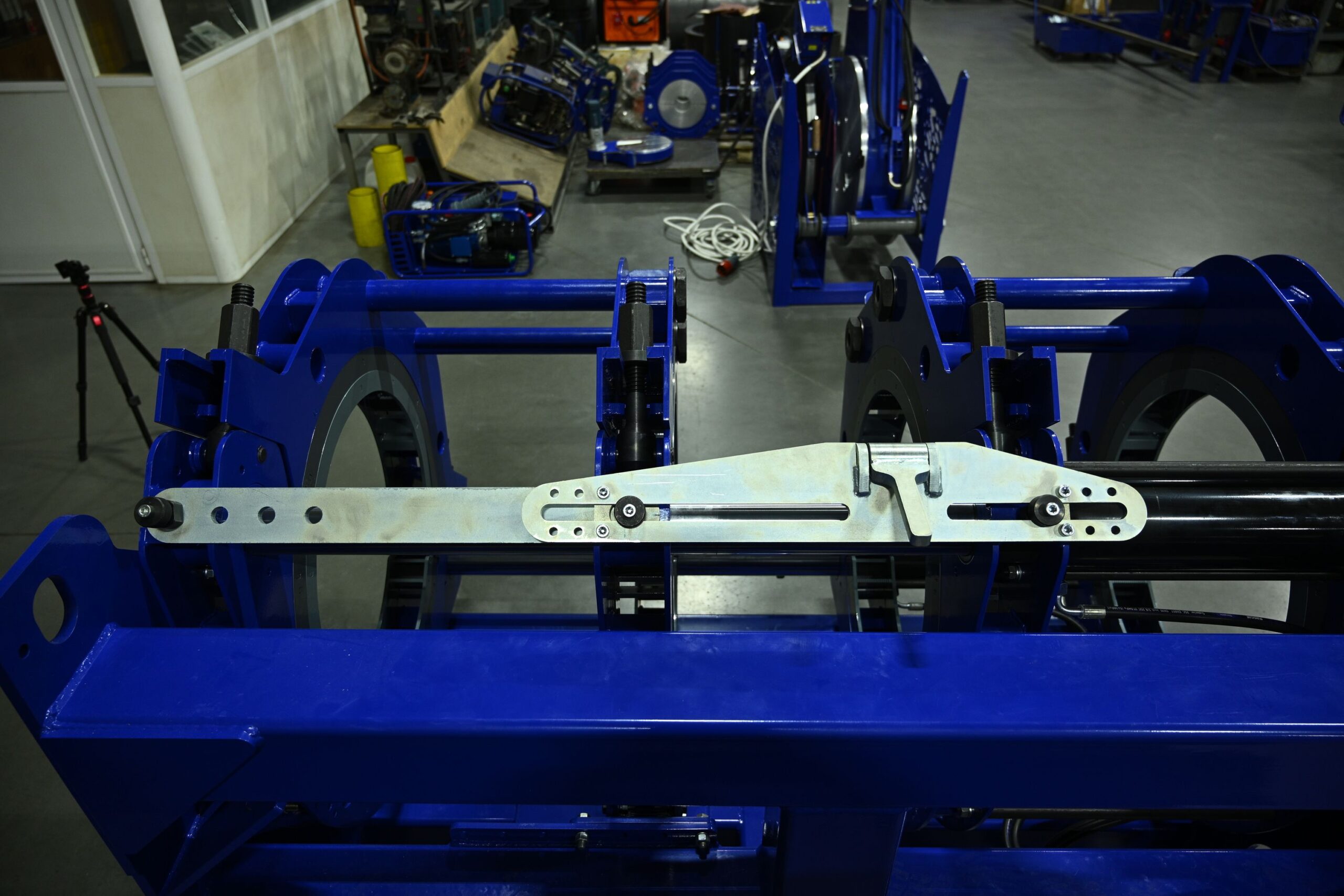

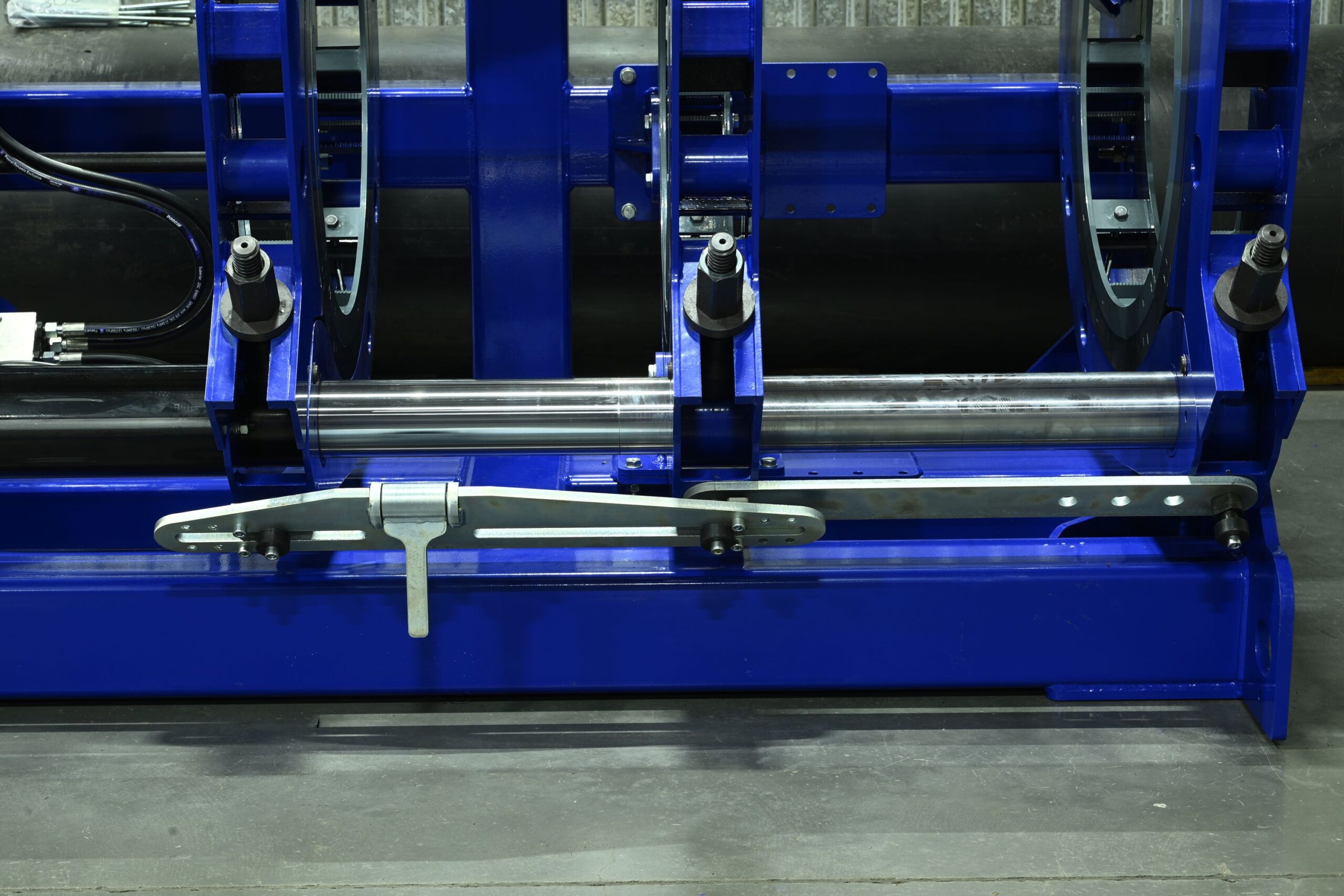

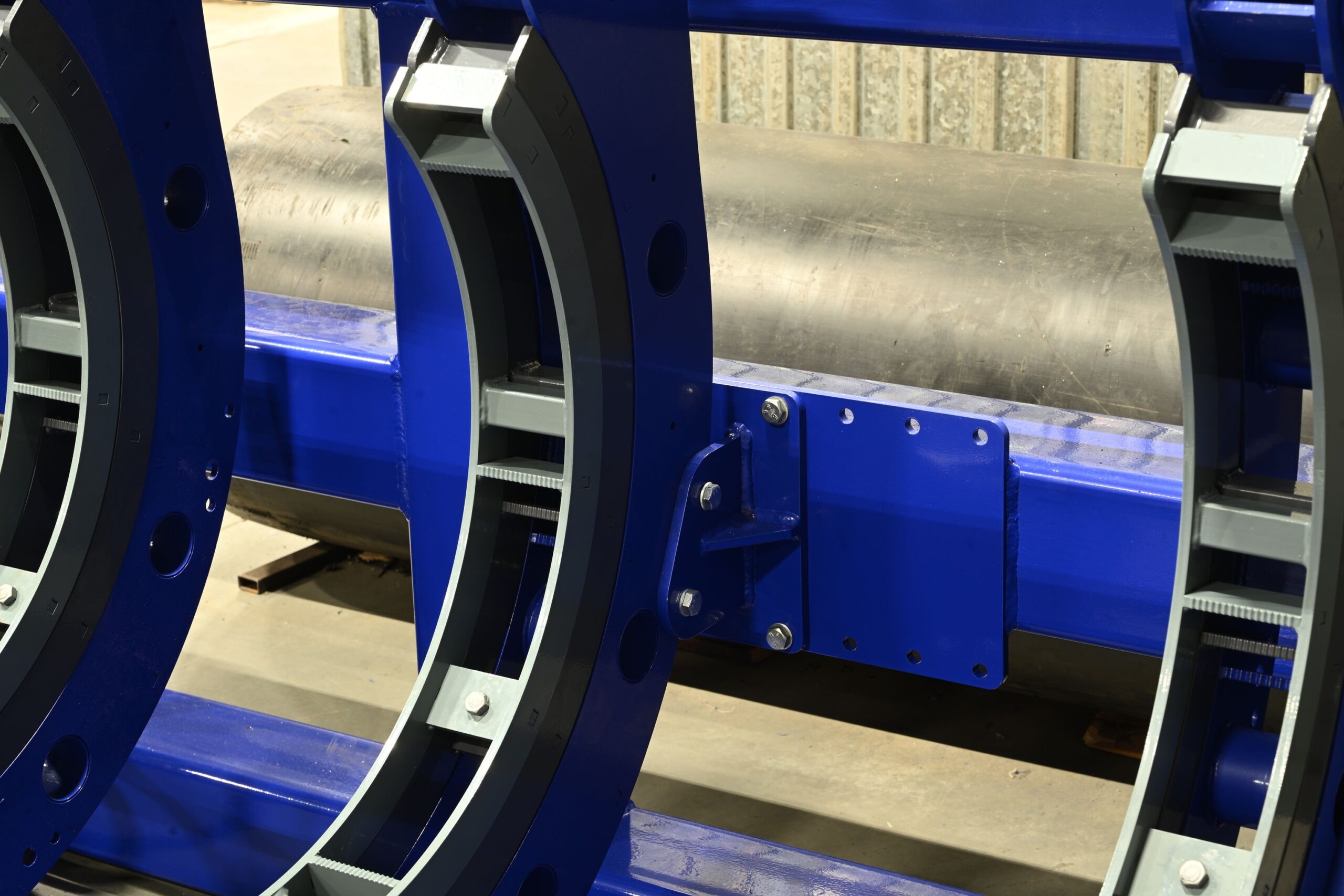

VOLZHANIN 1000 ЭПР HP (Высокое давление) Центратор четырехзажимный – предназначен для центрирования и выравнивания торцов труб и соединительных деталей. Состоит из стальной рамы; пары подвижных хомутов; приводимых в движение гидравлическими цилиндрами и пары неподвижных хомутов. Диаметр свариваемых труб от 630 мм до 1000 мм (в стандартную комплектацию входят диаметры 630; 710; 800; 900 мм) Габариты (д/в/ш) — 1830/1550/1550 мм Масса – 1580 кг. Особенности: · конструкция рамы Volzhanin 800-1200; позволяет работать в двух положениях наклона к горизонту без дополнительной переналадки*; · жесткая технологичная рама; устойчивая к кручению и изгибу; · конструкция центратора позволяет производить сварочные работы: · — по схеме 2+2 (два подвижных и два неподвижных хомута) * · — по схеме 3+1 для сварки фитингов; отводов; Y-образных отводов; тройников; крестовин (соединив 2 и 3 хомут при помощи перекидной планки) *; · механизм отрывателя; позволяет отделять «прилипший» нагревательный элемент от торцов труб; · площадь сечения поршня гидроцилиндра позволяет развивать усилие необходимое для проведения сварочного процесса по всем директивам согласно ГОСТ Р ИСО 55276-2012; · конструкция откидных винтов позволяет производить затяжку различными способами (вручную; накидным или рожковым ключом; и т.д.) Маслостанция с протоколером – предназначена для перемещения подвижной пары хомутов центратора и создания необходимого прижимного усилия на этапах сварочного процесса. Состоит из средств измерения и контроля (давления; времени); трехпозиционного распределителя потока; монтажной плиты и нагнетающей установки. 380 В / 11 кВт /0 — 250 бар. Габариты (д/в/ш) – 1200/710/750мм Масса – 124 кг. Особенности: · Планшет под прибор протоколирования; · Интуитивный интерфейс; отображение сварочного процесса с помощью специализированного ПО; · Предустановленное ПО: автообновляемая программа сварки Volzhanin; калькулятор сварщика Volzhanin weld pipe; полезная информация. · Для автоматического расчета режимов сварочного процесса необходимо задать параметры: Материал; Диаметр; SDR; · Возможность выбора режима сварки согласно нормативным документам; · Более 10 профилей с информацией о сварщике; организации и месте проведения работ; · Графическое отображение сварочного процесса в «Циклограмме» на панели маслостанции; · Звуковое оповещение при переходе к следующему этапу сварочного процесса; · Фотофиксация основных этапов сварки; сохранение фото в протоколе; · Передача на ПК протоколов через Интернет; Bluetooth; кабель; · Возможность отправки протоколов через мессенджеры; почту и проч; · Память носителя на более 1 000 000 протоколов; · Возможность сварки в ручном режиме. Торцеватель электрический – предназначен для снятия оксидной плёнки и выравнивания торцов свариваемых труб. 380 В / 3 кВт Габариты (д/в/ш) — 1350/1700/440 мм Масса – 418 кг Особенности: · высокий крутящий момент и запас мощности; обеспечивает высокую надежность торцевателя; · минимальное количество сопрягаемых деталей; что обеспечивает минимальное торцевое биение и как следствие минимальный зазор между торцов труб. Нагревательный элемент – предназначен для оплавления и прогрева свариваемых торцов труб. 380 В / 15;6 кВт Габариты (д/в/ш) — 1500/1350/130 мм Масса – 110 кг Особенности: · нагреваемая поверхность с антипригарным покрытием; · цифровой блок содержит: цифровой терморегулятор позволяет установить любой температурный режим; поддерживающийся на всём этапе сварочного процесса и таймер · ремонтопригодный нагревательный элемент (разборная конструкция позволяет легко заменить плоский элемент или обновить поврежденное антипригарное покрытие); · однородность теплового поля на поверхности (сборная конструкция позволяет разместить греющий элемент строго по центру нагревателя; тем самым сокращена разница между температурой правой и левой поверхности) до 1200 мм составляет +- 7 *C Бокс — предназначен для транспортировки и хранения торцевателя и нагревательного элемента. Габариты (д/в/ш) — 1380/1250/750 мм Масса – 200 кг Особенности: · оснащен силиконовыми профилями для предохранения нагревательного элемента от механических повреждений; а также для защиты специалиста по сварке от случайного контакта с горячим нагревательным элементом * Вкладыши — предназначены для сварки труб меньше максимального рабочего диаметра сварочного аппарата. Особенности: • редукционные вкладыши Volzhanin 400-1600 изготовлены из листового проката конструкционной стали Опорные ролики — предназначены для опоры и уменьшения пассивного сопротивления трубы. Особенности: · пара роликов позволяет варить трубы всего размерного ряда группы; простота конструкции залог надежной работы на протяжении долгих лет.
