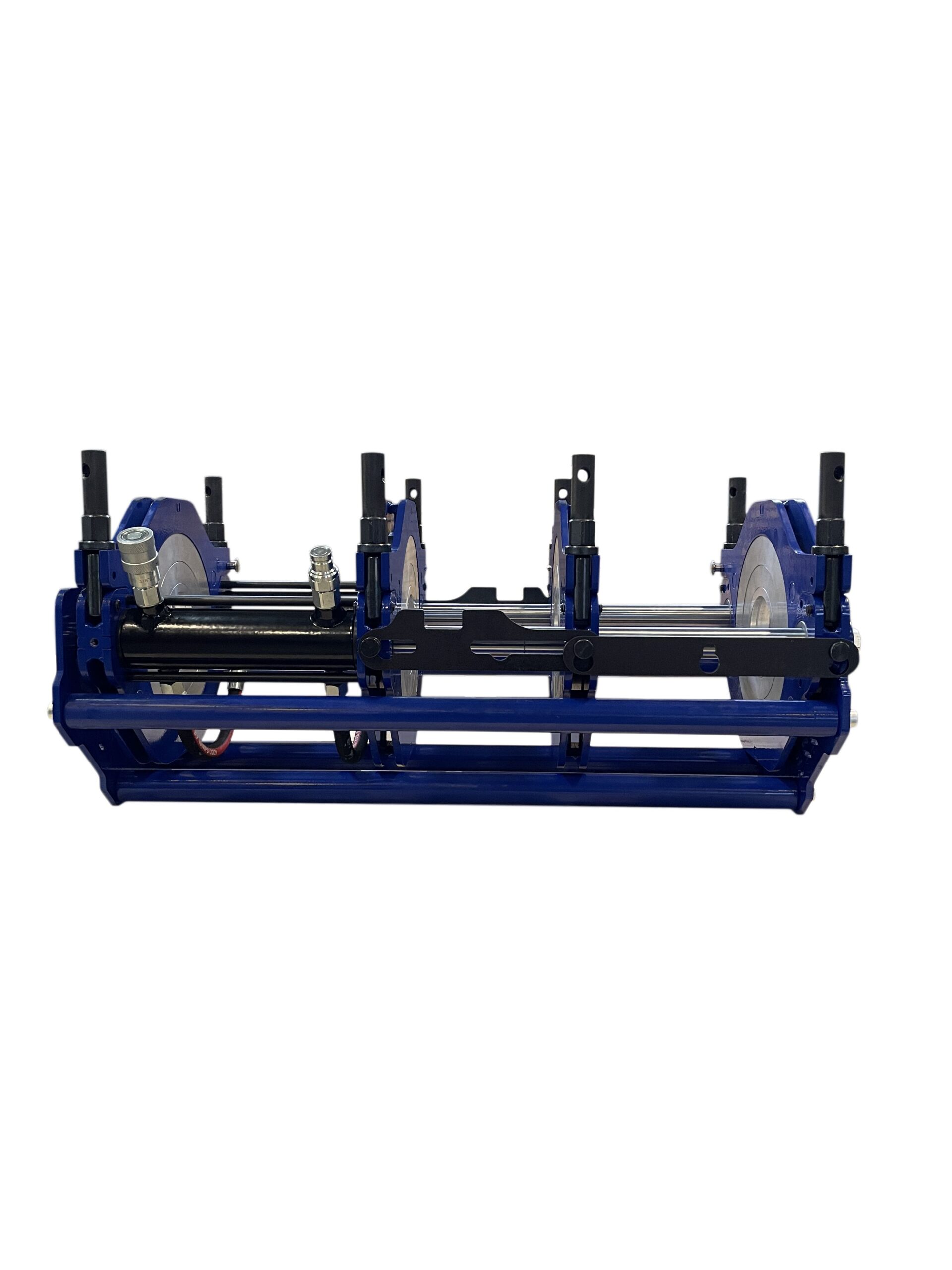

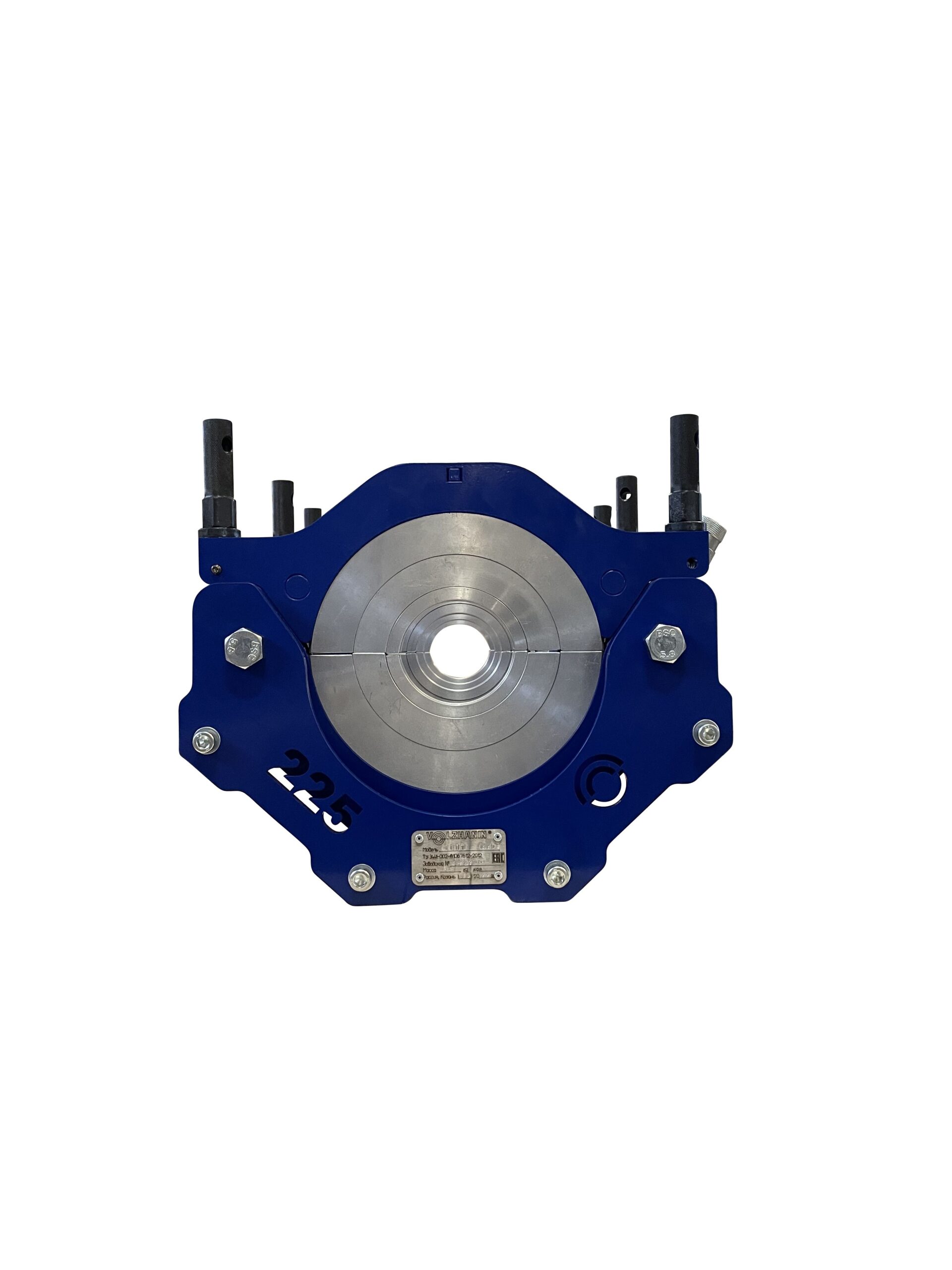

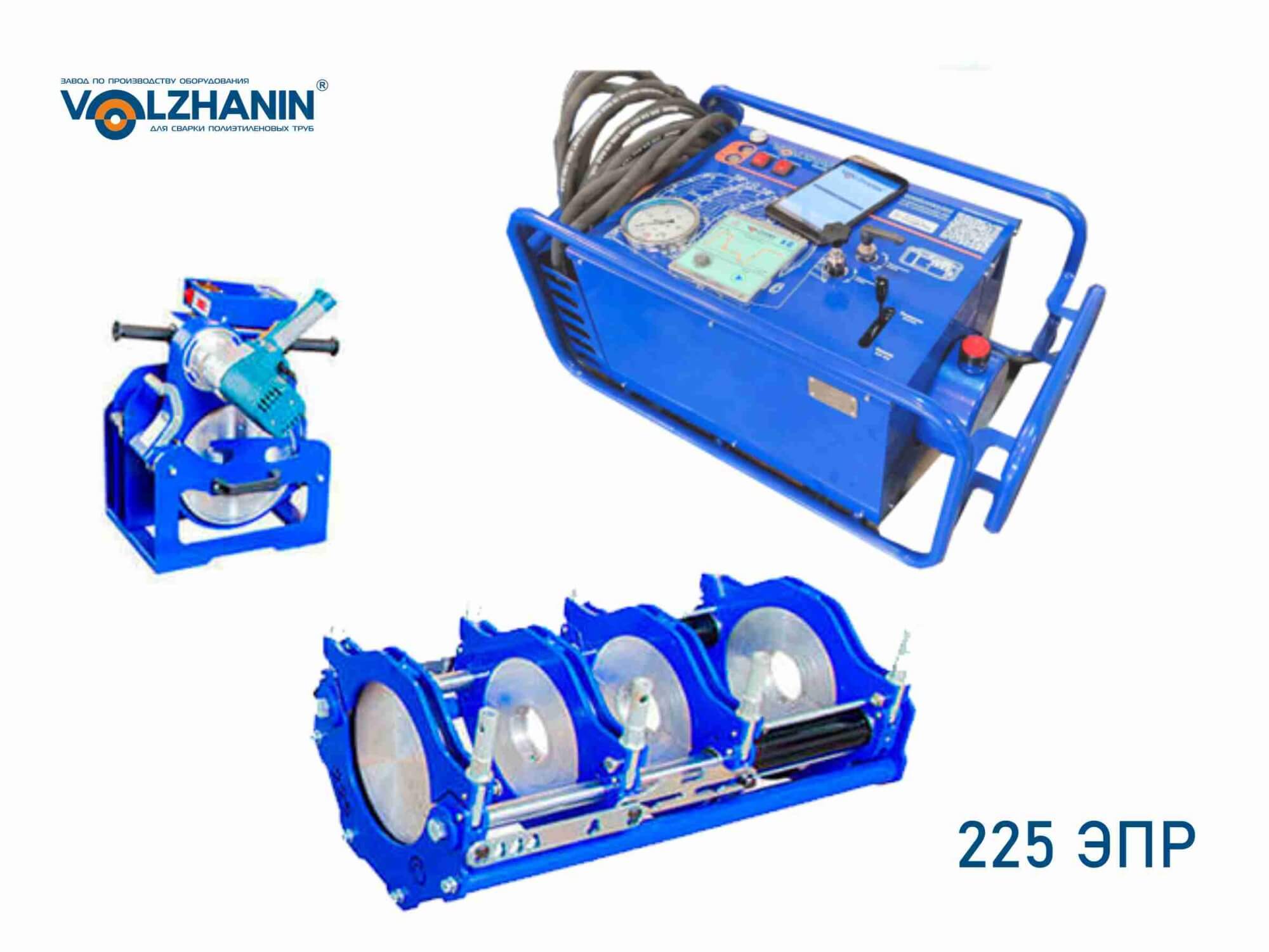

VOLZHANIN 225 ЭПР Центратор четырехзажимный – предназначен для центрирования и выравнивания торцов труб и соединительных деталей. Состоит из стальной рамы; пары подвижных хомутов; приводимых в движение гидравлическими цилиндрами и пары неподвижных хомутов. Диаметр свариваемых труб от 63 мм* до 225 мм (в стандартную комплектацию входят диаметры 90; 110; 160 мм) *Возможность дооснащения вкладышами 50 мм по запросу. Габариты (д/в/ш) — 765/440/360 мм Масса – 68 кг Особенности: · конструкция рамы Volzhanin 160-315; позволяет работать в трёх положениях наклона к горизонту без дополнительной переналадки*; · жесткая технологичная рама; устойчивая к кручению и изгибу; · конструкция центратора позволяет производить сварочные работы: · — по схеме 2+2 (два подвижных и два неподвижных хомута) * · — по схеме 3+1 для сварки фитингов; отводов; Y-образных отводов; тройников; крестовин (соединив 2 и 3 хомут при помощи перекидной планки) *; · механизм отрывателя; позволяет отделять «прилипший» нагревательный элемент от торцов труб; · хомуты центратора оснащены шарниром для откидывания верхнего хомута (направо и налево путем перекидывания стопорного пальца) площадь сечения поршня гидроцилиндра позволяет развивать усилие необходимое для проведения сварочного процесса по всем директивам согласно ГОСТ Р ИСО 55276-2012; конструкция откидных винтов позволяет производить затяжку различными способами (вручную; накидным или рожковым ключом; прутком и т.д.) Маслостанция с протоколером – предназначена для перемещения подвижной пары хомутов центратора и создания необходимого прижимного усилия на этапах сварочного процесса. Состоит из средств измерения и контроля (давления; времени); трехпозиционного распределителя потока; монтажной плиты и нагнетающей установки. 220 В / 0;75 кВт /0 — 60 бар. Габариты (д/в/ш) — 735/360/455мм Масса – 60 кг. Особенности: · Планшет под прибор протоколирования; · Интуитивный интерфейс; отображение сварочного процесса с помощью специализированного ПО; · Предустановленное ПО: автообновляемая программа сварки Volzhanin; калькулятор сварщика Volzhanin weld pipe; полезная информация. · Для автоматического расчета режимов сварочного процесса необходимо задать параметры: Материал; Диаметр; SDR; · Возможность выбора режима сварки согласно нормативным документам; · Более 10 профилей с информацией о сварщике; организации и месте проведения работ; · Графическое отображение сварочного процесса в «Циклограмме» на панели маслостанции; · Звуковое оповещение при переходе к следующему этапу сварочного процесса; · Фотофиксация основных этапов сварки; сохранение фото в протоколе; · Передача на ПК протоколов через Интернет; Bluetooth; кабель; · Возможность отправки протоколов через мессенджеры; почту и проч; · Память носителя на более 1 000 000 протоколов; · Возможность сварки в ручном режиме. Торцеватель электрический – предназначен для снятия оксидной плёнки и выравнивания торцов свариваемых труб. 220 В / 1;3 кВт Габариты (д/в/ш) — 370/480/350 мм Масса – 15 кг. Особенности: · высокий крутящий момент и запас мощности; обеспечивает высокую надежность торцевателя; минимальное количество сопрягаемых деталей; что обеспечивает минимальное торцевое биение и как следствие минимальный зазор между торцов труб. Нагревательный элемент – предназначен для оплавления и прогрева свариваемых торцов труб. 220 В / 1;9 кВт Габариты (д/в/ш) — 480/440/120 мм Масса – 8кг. Особенности: · нагреваемая поверхность с антипригарным покрытием; · цифровой блок содержит: цифровой терморегулятор позволяет установить любой температурный режим; поддерживающийся на всём этапе сварочного процесса; таймер; · ремонтопригодный нагревательный элемент (разборная конструкция позволяет легко заменить плоский элемент или обновить поврежденное антипригарное покрытие); однородность теплового поля на поверхности (сборная конструкция позволяет разместить греющий элемент строго по центру нагревателя; тем самым сокращена разница между температурой правой и левой поверхности) до 160 мм составляет +- 2 *C Бокс – предназначен для транспортировки и хранения торцевателя и нагревательного элемента. Габариты (д/в/ш) — 360/330/360 мм Масса – 10 кг. Особенности: оснащен силиконовыми профилями для предохранения нагревательного элемента от механических повреждений; а также для защиты специалиста по сварке от случайного контакта с горячим нагревательным элементом * Вкладыши – предназначены для сварки труб меньше максимального рабочего диаметра сварочного аппарата. Особенности: редукционные вкладыши для крепления труб меньшего диаметра изготовлены из эктрузионного проката высокопрочного сплава алюминия Зажим для втулок под фланец – предназначен для сварки втулок под фланец с трубой или другими фасонными изделиями.
