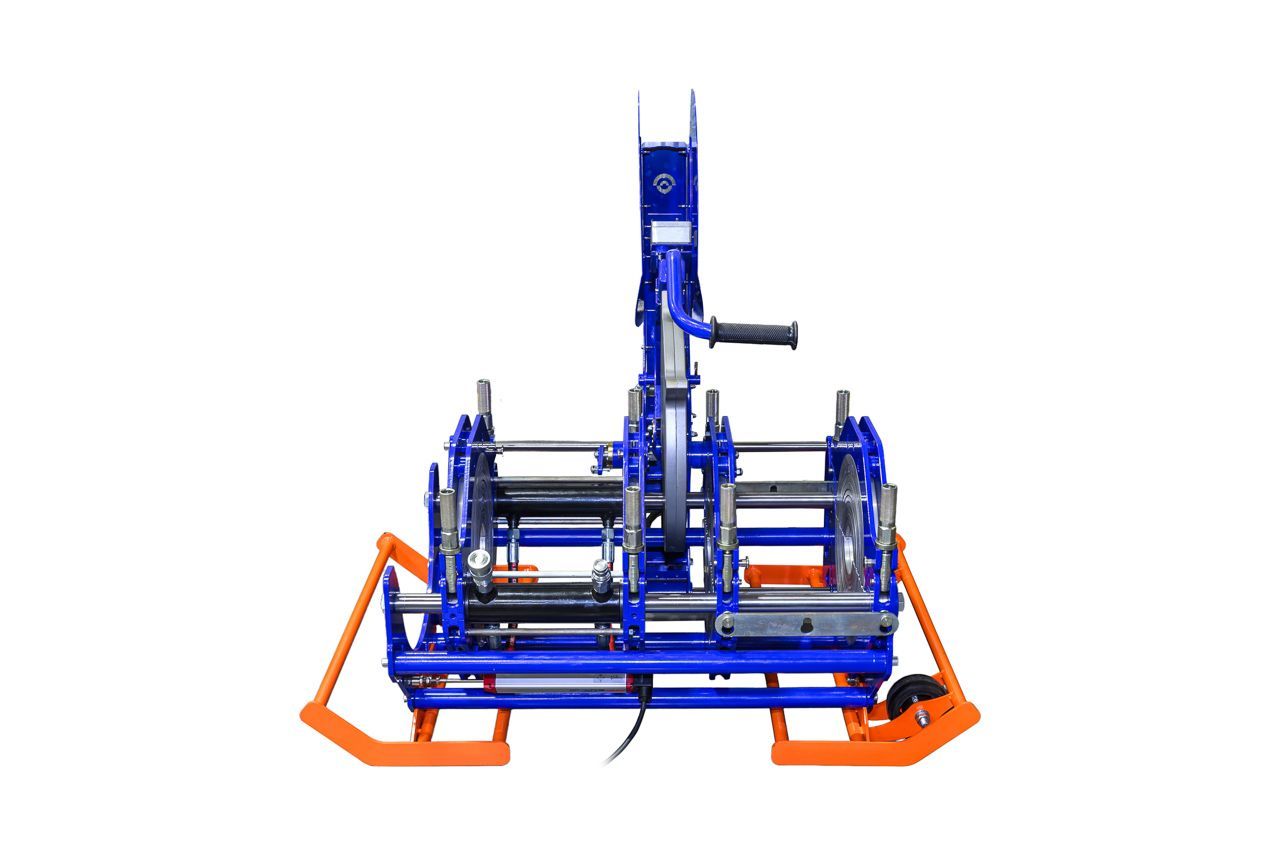

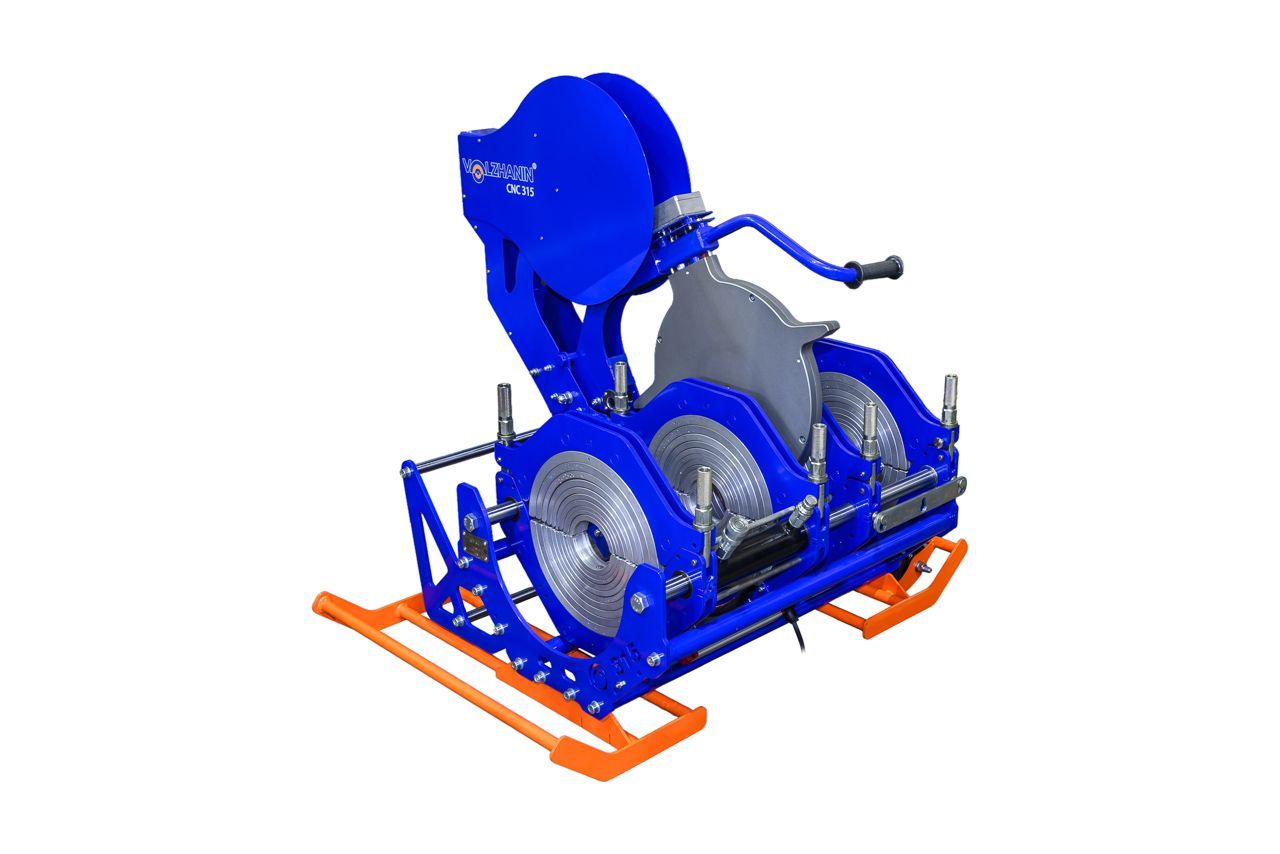

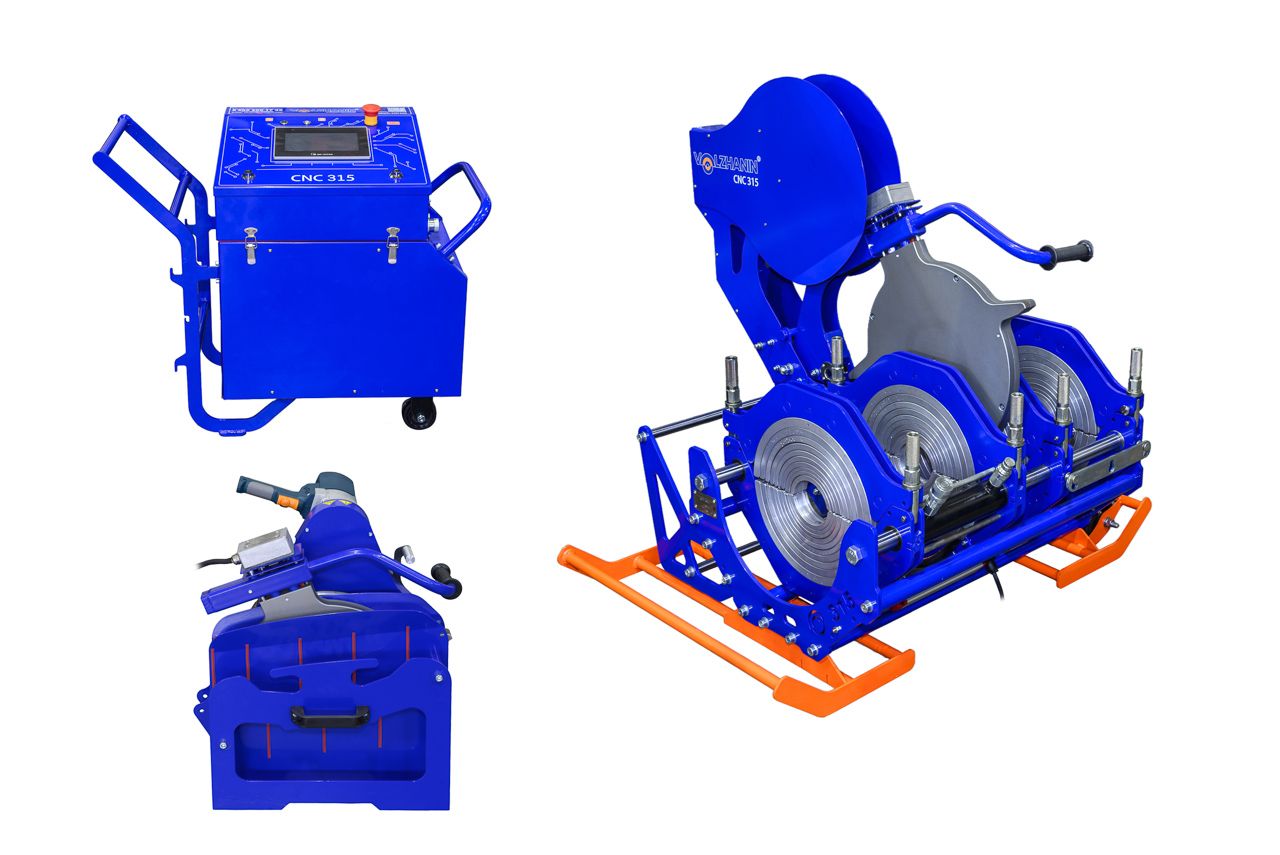

VOLZHANIN 315 CNC Центратор четырехзажимный с механизмом откидывателя – предназначен для центрирования и выравнивания торцов труб и соединительных деталей. Состоит из стальной рамы; пары подвижных хомутов; приводимых в движение гидравлическими цилиндрами и пары неподвижных хомутов. Диаметр свариваемых труб от 75 мм* до 315 мм (в стандартную комплектацию входят диаметры 110; 160; 225 мм) *Возможность дооснащения вкладышами 63 мм по запросу. Габариты (д/в/ш) — 765/540/455 мм Масса – 92 кг. Особенности: · автоматический откидыватель нагревательного элемента; · жесткая технологичная рама; устойчивая к кручению и изгибу; · конструкция центратора позволяет производить сварочные работы: · — по схеме 2+2 (два подвижных и два неподвижных хомута) * · — по схеме 3+1 для сварки фитингов; отводов; Y-образных отводов; тройников; крестовин (соединив 2 и 3 хомут при помощи перекидной планки) *; · механизм отрывателя; позволяет отделять «прилипший» нагревательный элемент от торцов труб; · хомуты центратора оснащены шарниром для откидывания верхнего хомута (направо и налево путем перекидывания стопорного пальца) площадь сечения поршня гидроцилиндра позволяет развивать усилие необходимое для проведения сварочного процесса по всем директивам согласно ГОСТ Р ИСО 55276-2012; конструкция откидных винтов позволяет производить затяжку различными способами (вручную; накидным или рожковым ключом; прутком и т.д.) Маслостанция CNC – предназначена для перемещения подвижной пары хомутов центратора и создания необходимого прижимного усилия на этапах сварочного процесса. Состоит из средств измерения и контроля (давления; времени); трехпозиционного распределителя потока; монтажной плиты и нагнетающей установки. 220 В / 0;75 кВт /0 — 60 бар. Габариты (д/в/ш) — 735/360/455мм Масса – 60 кг. Особенности: · двухпроцессорная система с частотой 1200 Mhz; · память на 10 000 отчетов в формате PDF; · 7-дюймовый промышленный сенсорный TFT дисплей для работ в полевых условиях (16 млн. цветов; разрешение 800х480); · доступный анимированный интерфейс; · датчик перемещения — потенциометр; · автоматическое определение первичного грата и давления холостого хода; · автоматическая регулировка давления при торцевании. Торцеватель электрический – предназначен для снятия оксидной плёнки и выравнивания торцов свариваемых труб. 220 В / 1;3 кВт Габариты (д/в/ш) — 460/540/350 мм Масса – 26 кг. Особенности: · высокий крутящий момент и запас мощности; обеспечивает высокую надежность торцевателя; минимальное количество сопрягаемых деталей; что обеспечивает минимальное торцевое биение и как следствие минимальный зазор между торцов труб. Нагревательный элемент – предназначен для оплавления и прогрева свариваемых торцов труб. 220 В / 2;9 кВт Габариты (д/в/ш) — 540/540/120 мм Масса – 14 кг. Особенности: · нагреваемая поверхность с антипригарным покрытием; · цифровой блок содержит: цифровой терморегулятор позволяет установить любой температурный режим; поддерживающийся на всём этапе сварочного процесса; таймер; · ремонтопригодный нагревательный элемент (разборная конструкция позволяет легко заменить плоский элемент или обновить поврежденное антипригарное покрытие); однородность теплового поля на поверхности (сборная конструкция позволяет разместить греющий элемент строго по центру нагревателя; тем самым сокращена разница между температурой правой и левой поверхности) до 160 мм составляет +- 2 *C Бокс – предназначен для транспортировки и хранения торцевателя и нагревательного элемента. Габариты (д/в/ш) — 440/400/360 мм Масса – 12 кг. Особенности: оснащен силиконовыми профилями для предохранения нагревательного элемента от механических повреждений; а также для защиты специалиста по сварке от случайного контакта с горячим нагревательным элементом * Вкладыши – предназначены для сварки труб меньше максимального рабочего диаметра сварочного аппарата. Особенности: редукционные вкладыши для крепления труб меньшего диаметра изготовлены из эктрузионного проката высокопрочного сплава алюминия Зажим для втулок под фланец – предназначен для сварки втулок под фланец с трубой или другими фасонными изделиями.
