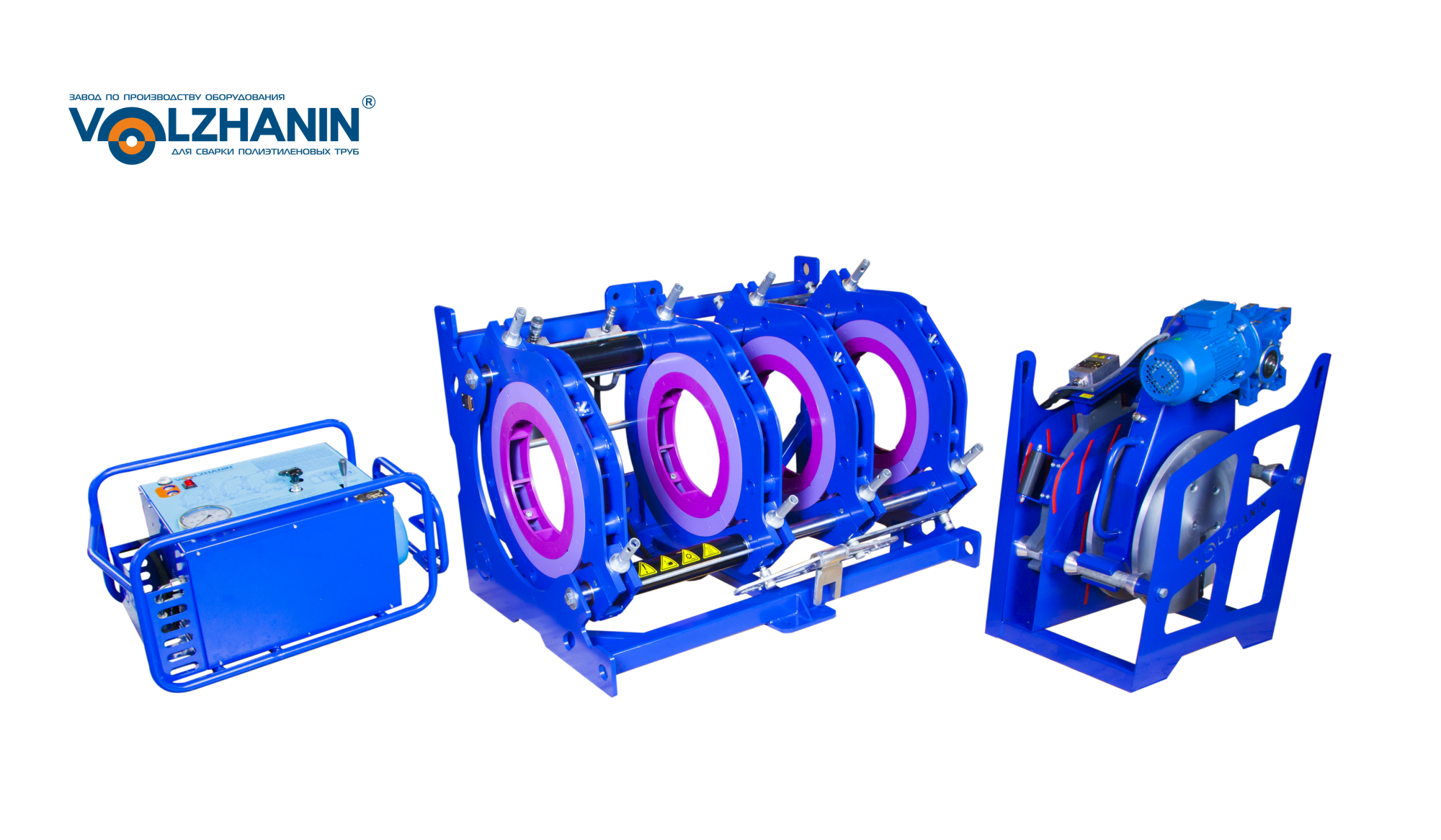

VOLZHANIN 630 Э Центратор четырехзажимный – предназначен для центрирования и выравнивания торцов труб и соединительных деталей. Состоит из стальной рамы; пары подвижных хомутов; приводимых в движение гидравлическими цилиндрами и пары неподвижных хомутов. Диаметр свариваемых труб от 225 мм до 500 мм (в стандартную комплектацию входят диаметры 225; 250; 280; 315; 355; 400; 450 мм) Габариты (д/в/ш) — 1250/844/844 мм Масса – 336 кг. Особенности: · конструкция рамы Volzhanin 400-630; позволяет работать в двух положениях наклона к горизонту без дополнительной переналадки*; · жесткая технологичная рама; устойчивая к кручению и изгибу; · конструкция центратора позволяет производить сварочные работы: · — по схеме 2+2 (два подвижных и два неподвижных хомута) * · — по схеме 3+1 для сварки фитингов; отводов; Y-образных отводов; тройников; крестовин (соединив 2 и 3 хомут при помощи перекидной планки) *; · механизм отрывателя; позволяет отделять «прилипший» нагревательный элемент от торцов труб; · площадь сечения поршня гидроцилиндра позволяет развивать усилие необходимое для проведения сварочного процесса по всем директивам согласно ГОСТ Р ИСО 55276-2012; · конструкция откидных винтов позволяет производить затяжку различными способами (вручную; накидным или рожковым ключом; прутком и т.д.) Маслостанция – предназначена для перемещения подвижной пары хомутов центратора и создания необходимого прижимного усилия на этапах сварочного процесса. Состоит из средств измерения и контроля давления; трехпозиционного распределителя потока; монтажной плиты и нагнетающей установки. 380 В / 2;2 кВт /0 — 100 бар. Габариты (д/в/ш) — 820/360/450мм Масса – 68 кг. Особенности: · металлический кожух и защитная рама; · минимальное количество соединений; что позволяет минимизировать падение давления в системе и упростить монтаж узлов станции; · оснащена трехфазным двигателем. · оснащена гидроаккумулятором; обеспечивающее постоянное давление на всех этапах сварочного процесса; · обособленный электрический блок позволяет уменьшить количество переносимых узлов станка; · свободный доступ к электрической и гидравлической части; что очень удобно для сервиса и диагностики; · информативная сварочная таблица на передней панели станции; Торцеватель электрический – предназначен для снятия оксидной плёнки и выравнивания торцов свариваемых труб. 380 В / 2;2 кВт Габариты (д/в/ш) — 850/1200/400 мм Масса – 150 кг. Особенности: · высокий крутящий момент и запас мощности; обеспечивает высокую надежность торцевателя; · минимальное количество сопрягаемых деталей; что обеспечивает минимальное торцевое биение и как следствие минимальный зазор между торцов труб. Нагревательный элемент – предназначен для оплавления и прогрева свариваемых торцов труб. 380 В / 7;7 кВт Габариты (д/в/ш) — 900/950/130 мм Масса – 48кг. Особенности: · нагреваемая поверхность с антипригарным покрытием; · цифровой блок содержит: цифровой терморегулятор позволяет установить любой температурный режим; поддерживающийся на всём этапе сварочного процесса и таймер · ремонтопригодный нагревательный элемент (разборная конструкция позволяет легко заменить плоский элемент или обновить поврежденное антипригарное покрытие); · однородность теплового поля на поверхности (сборная конструкция позволяет разместить греющий элемент строго по центру нагревателя; тем самым сокращена разница между температурой правой и левой поверхности) до 630мм составляет +- 7 *C Кран манипулятор — предназначен для извлечения из зоны сварки торцевателя и нагревательного элемента. Габариты (д/в/ш) — 3150/1000 мм Масса – 81 кг. Особенности: · Подвижный электрический тельфер; · Поворотная стрела крана; · Дополнительный упор для предотвращения опрокидывания центратора. Бокс — предназначен для транспортировки и хранения торцевателя и нагревательного элемента. Габариты (д/в/ш) — 900/1000/600 мм Масса – 62 кг. Особенности: · оснащен силиконовыми профилями для предохранения нагревательного элемента от механических повреждений; а также для защиты специалиста по сварке от случайного контакта с горячим нагревательным элементом * Вкладыши — предназначены для сварки труб меньше максимального рабочего диаметра сварочного аппарата. Особенности: • редукционные вкладыши Volzhanin 400-1600 изготовлены из листового проката конструкционной стали
